Aydınlatma Direği
Galvanizli poligon cadde/sokak
aydınlatma direkleri.
-
Yükseklik
: 3 m - 20 m
-
Poligonal modüllerin sıkı geçmesi ile
oluşturulan tek parça direk.
-
Ankrajlı temel montajı için taban flanşı
mevcut.
-
İstenilen adet ve boyda konsol.
-
1-yönlü, 2-yönlü, 3-yönlü, 4-yönlü
aydınlatma
-
Galvanizli, İstenildiği takdirde galvaniz
üstüne boya (ISO Standardlarında Galvaniz)
-
TEDAŞ, KARAYOLLARI ve uluslararası
(TIA/EIA-222 F) standartlara uygun.
-
Standart 130 km/sa rüzgar hızına uygun,
değişik rüzgar hızları için (90 km/sa, 150 km/sa) özel projeler.
Kullanım Alanları
Opsiyonel kırılabilir
direk tabanı (kırılabilir dizayn) (
break away / breakaway base ).
Teknik Resim
ve projelendirme için bize ulaşın.
TEDAŞ AYDINLATMA DİREKLERİ GENEL ÖLÇÜLERİ
|
Boy - mt |
Alt Çap - mm |
Üst Çap - mm |
Gövde Boyu - Üst
Modül - mt |
Gövde Boyu - Alt
Modül - mt |
Saç Kalınlığı -
Üst Modül - mm |
Saç Kalınlığı -
Alt Modül - mm |
Taban Plaka En x
Boy - mm |
Taban Plaka Et
Kalınlığı - mm |
Delik Arası - mm |
Ankraj Tipi |
| 5 |
125 |
60 |
5,00 |
|
3 |
|
220 |
12 |
160 |
M12 |
| 6 |
140 |
60 |
6,00 |
|
3 |
|
260 |
12 |
180 |
M16 |
| 7 |
170 |
60 |
7,00 |
|
3 |
|
280 |
14 |
200 |
M16 |
| 8 |
180 |
60 |
8,00 |
|
3 |
|
300 |
14 |
210 |
M16 |
| 9 |
205 |
60 |
9,00 |
|
3 |
|
360 |
16 |
250 |
M20 |
| 10 |
220 |
60 |
10,00 |
|
3 |
|
400 |
16 |
270 |
M20 |
| 11 |
235 |
60 |
11,00 |
|
3 |
|
420 |
16 |
290 |
M20 |
| 12 |
250 |
60 |
12,00 |
|
3 |
|
420 |
16 |
290 |
M20 |
| 13 |
225 |
60 |
7,00 |
6,35 |
3 |
4 |
440 |
18 |
290 |
M24 |
| 14 |
240 |
60 |
8,00 |
6,35 |
3 |
4 |
440 |
18 |
290 |
M24 |
| 15 |
250 |
60 |
9,00 |
6,35 |
3 |
4 |
440 |
18 |
290 |
M24 |
Aydınlatma
Direkleri
|
|
Konsol
|
|
Direk tepesinde armatür bağlantısı yapılması
için bulunan 10-30 derece eğimli öelik boru. direk yüksekliğine
göre değişik uzunlukta olabilir. (0.5 mt - 1 mt - 2 mt - 3 mt)
|
|
| Ankraj |
| Direk temel bağlantısını sağlayan yapı
elemanı. |
|

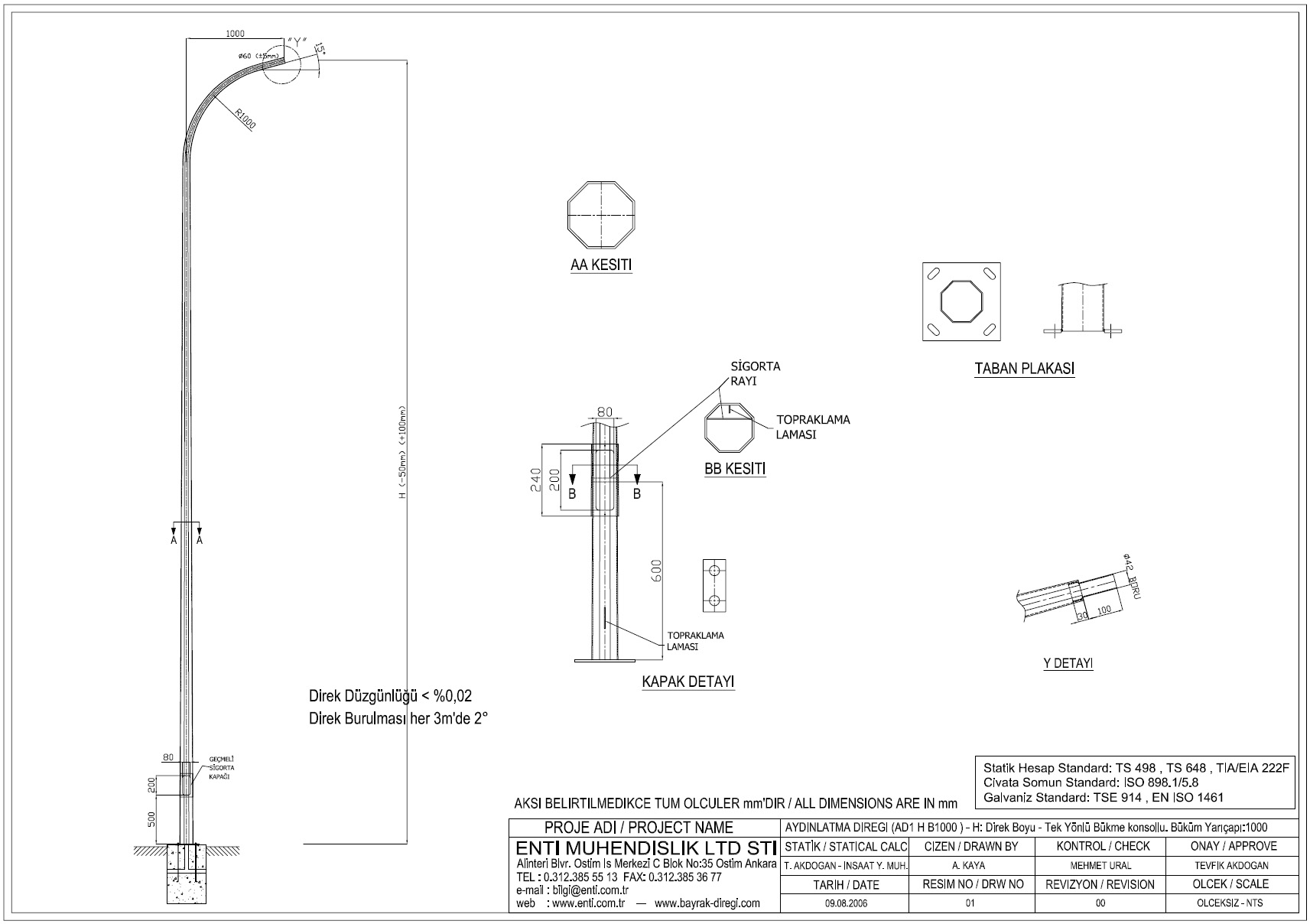

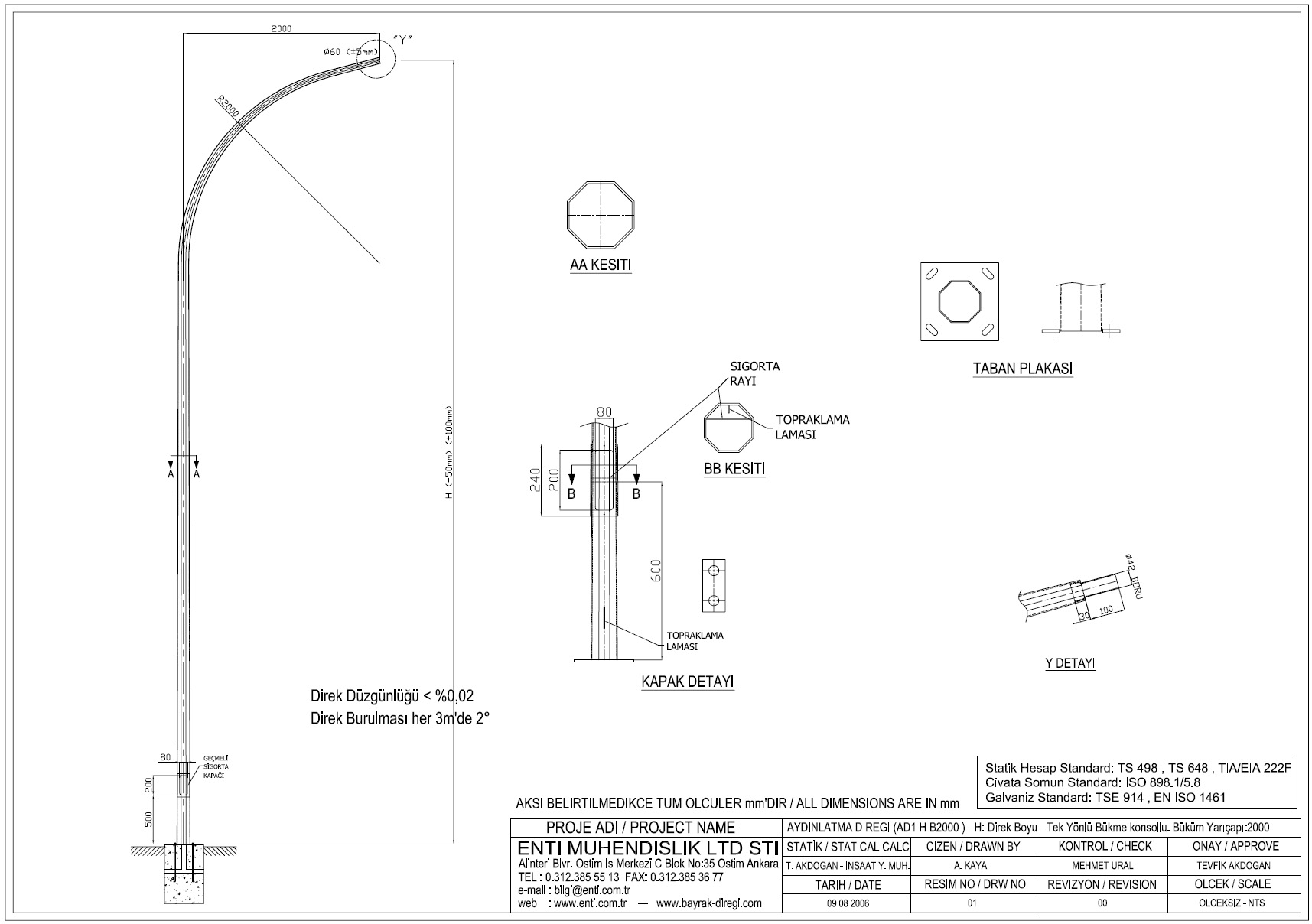

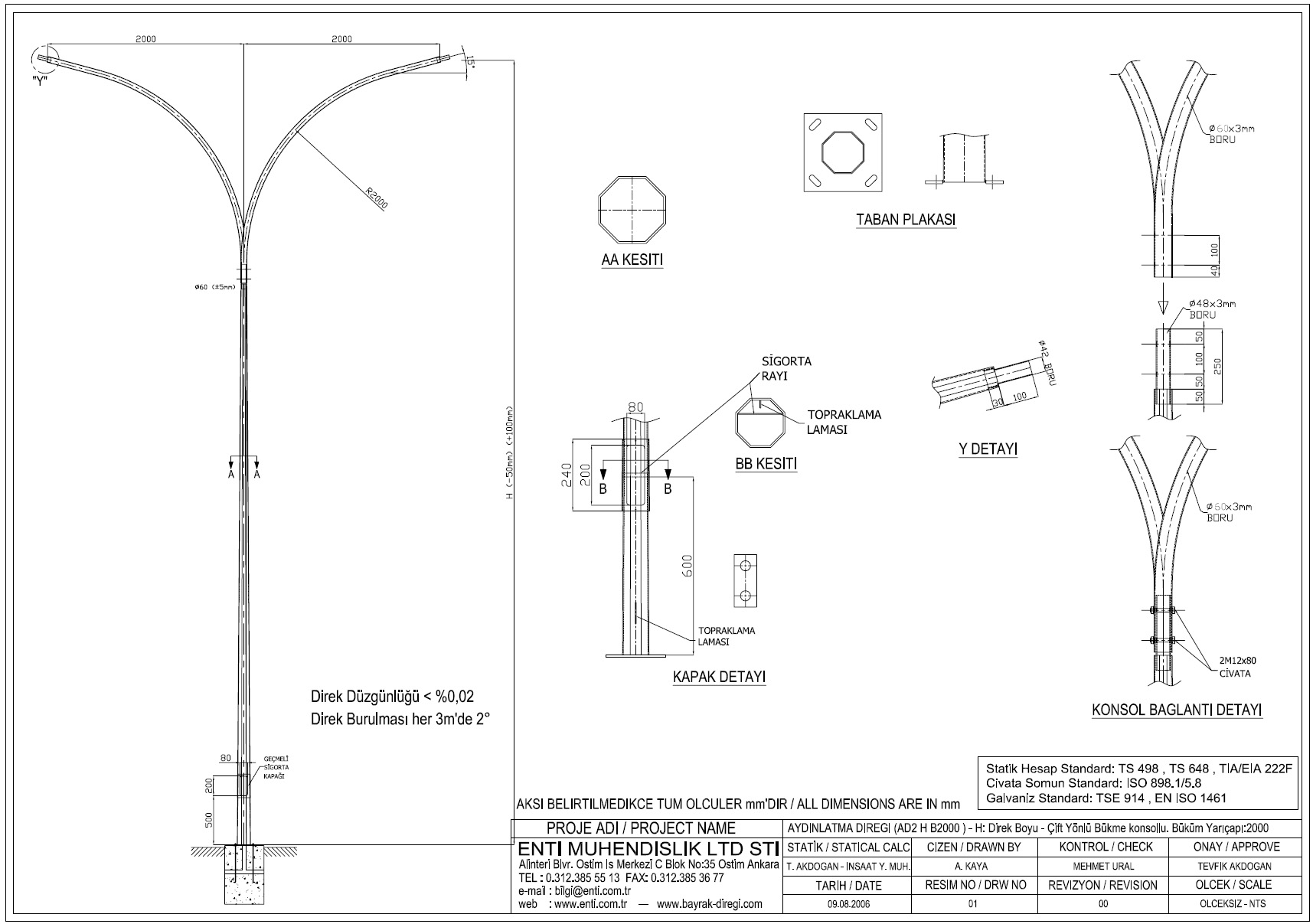

Aydınlatma Direkleri Teknik Çizimleri

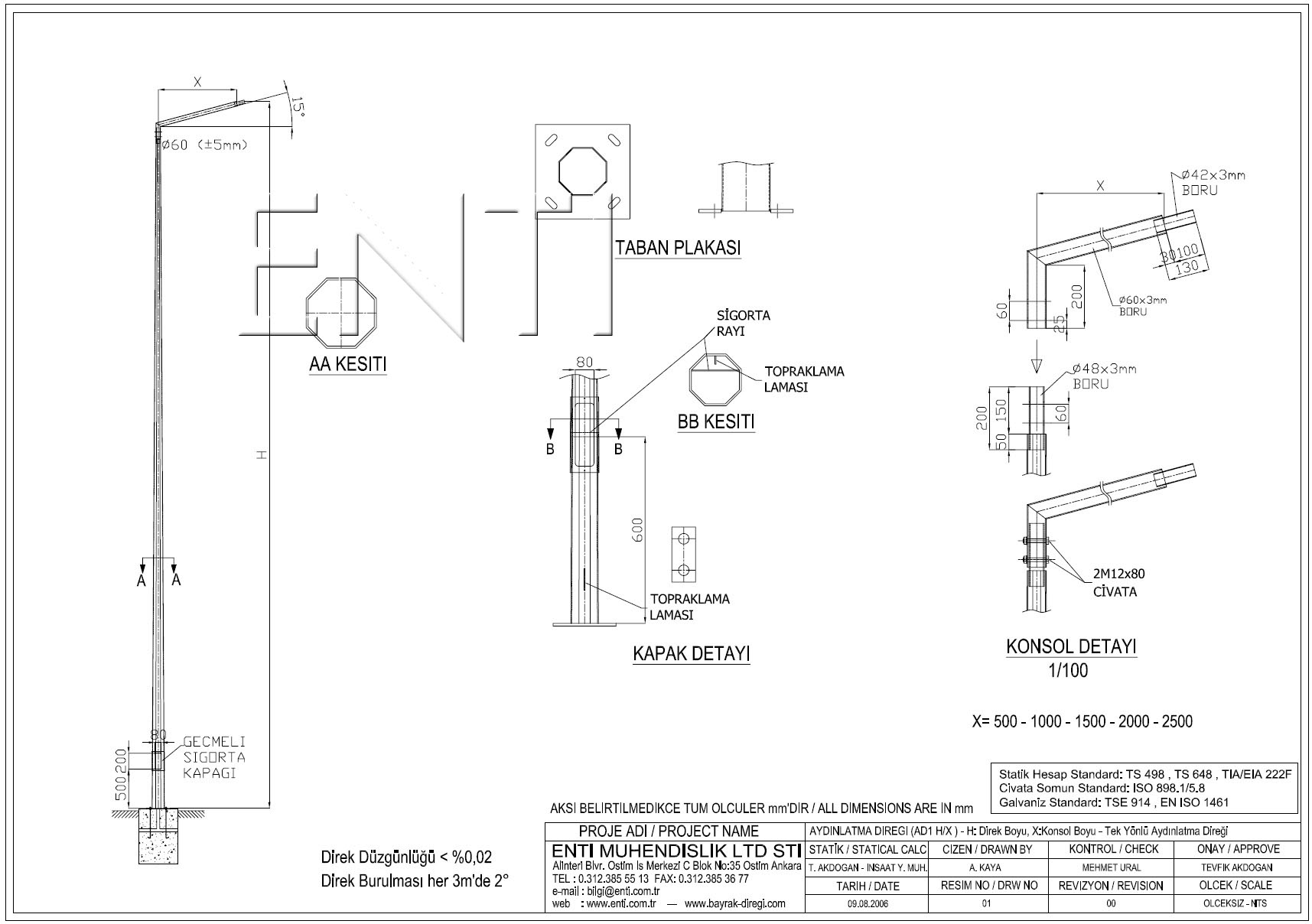

Tek Konsollu

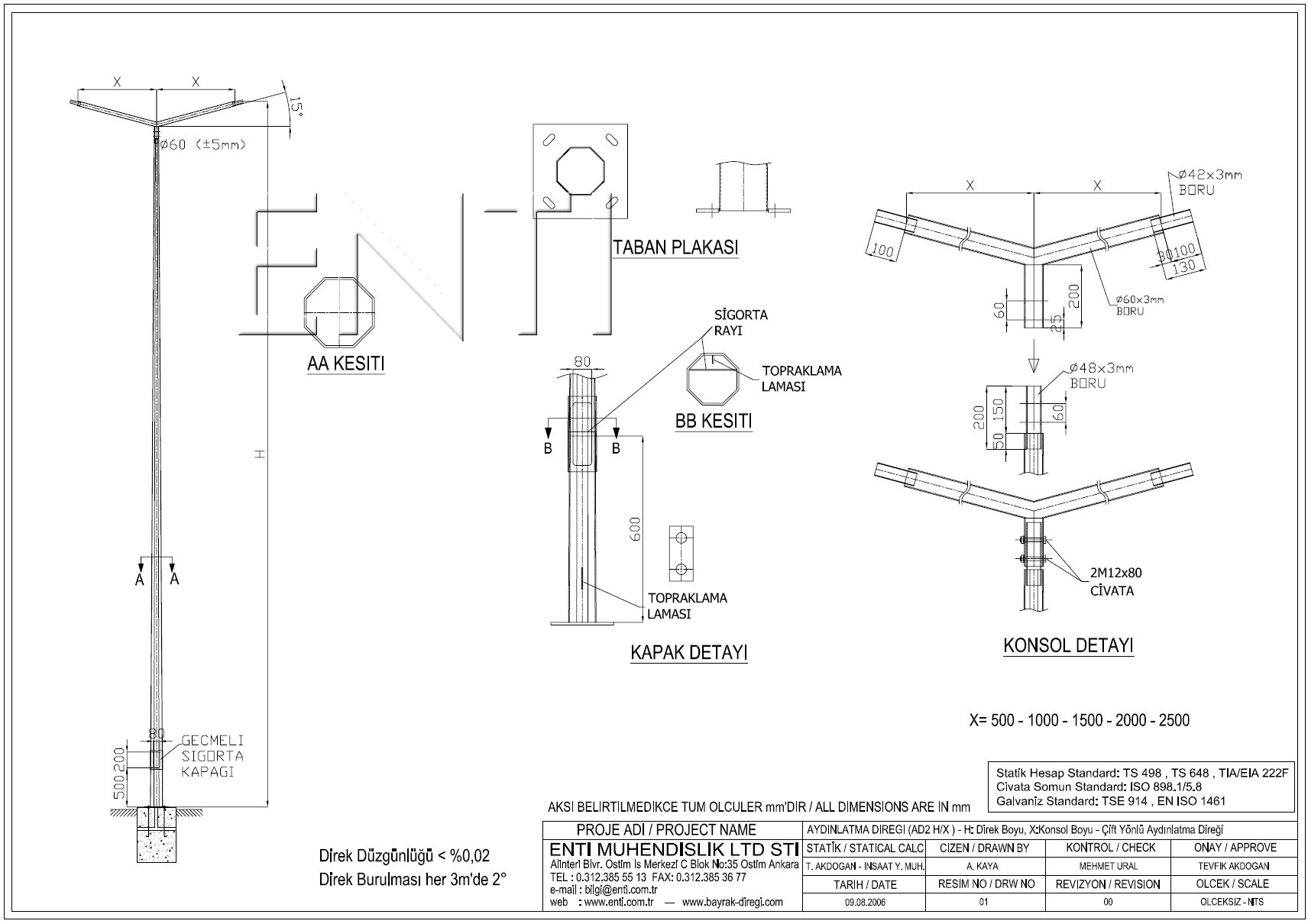

İki Konsollu

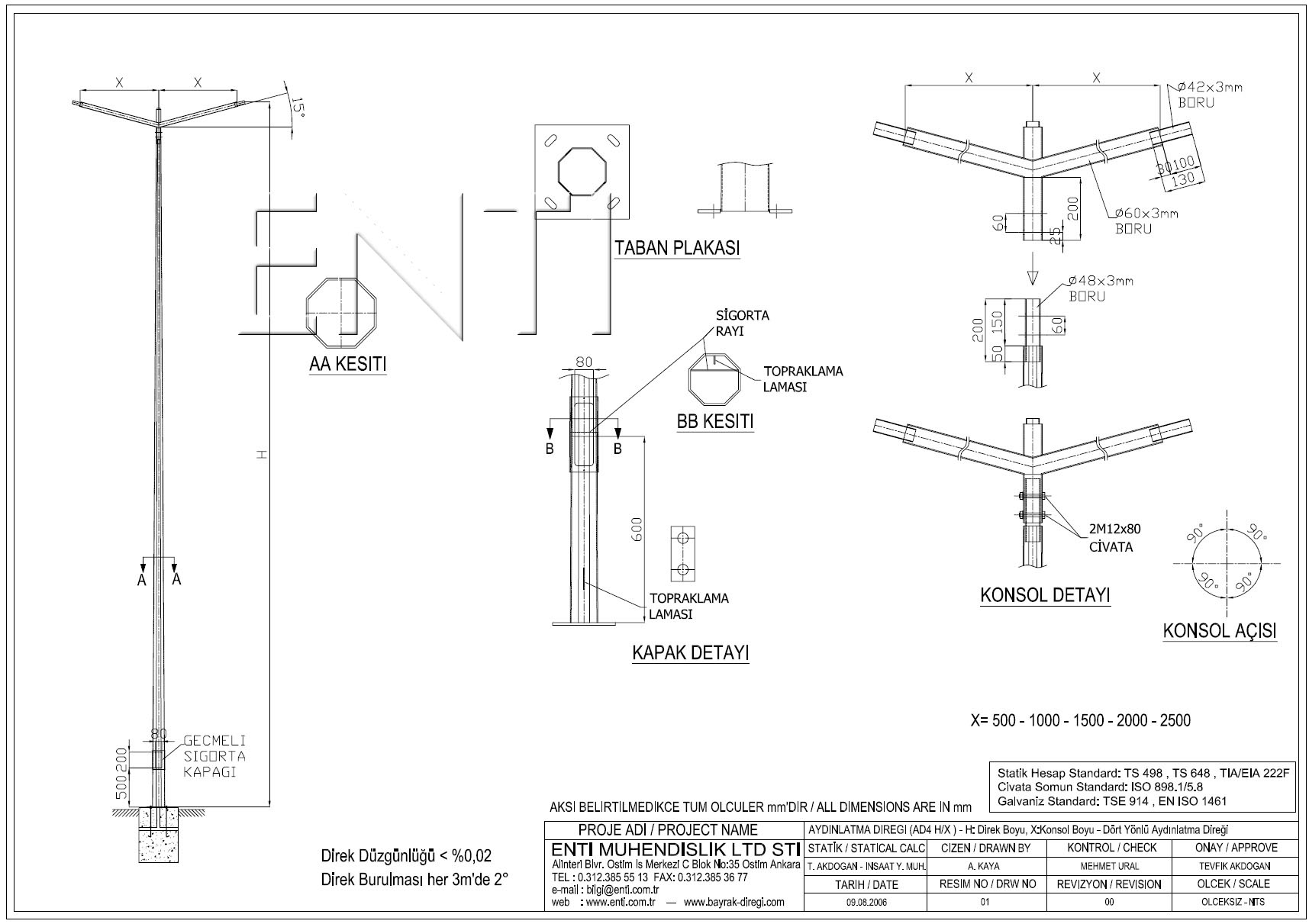

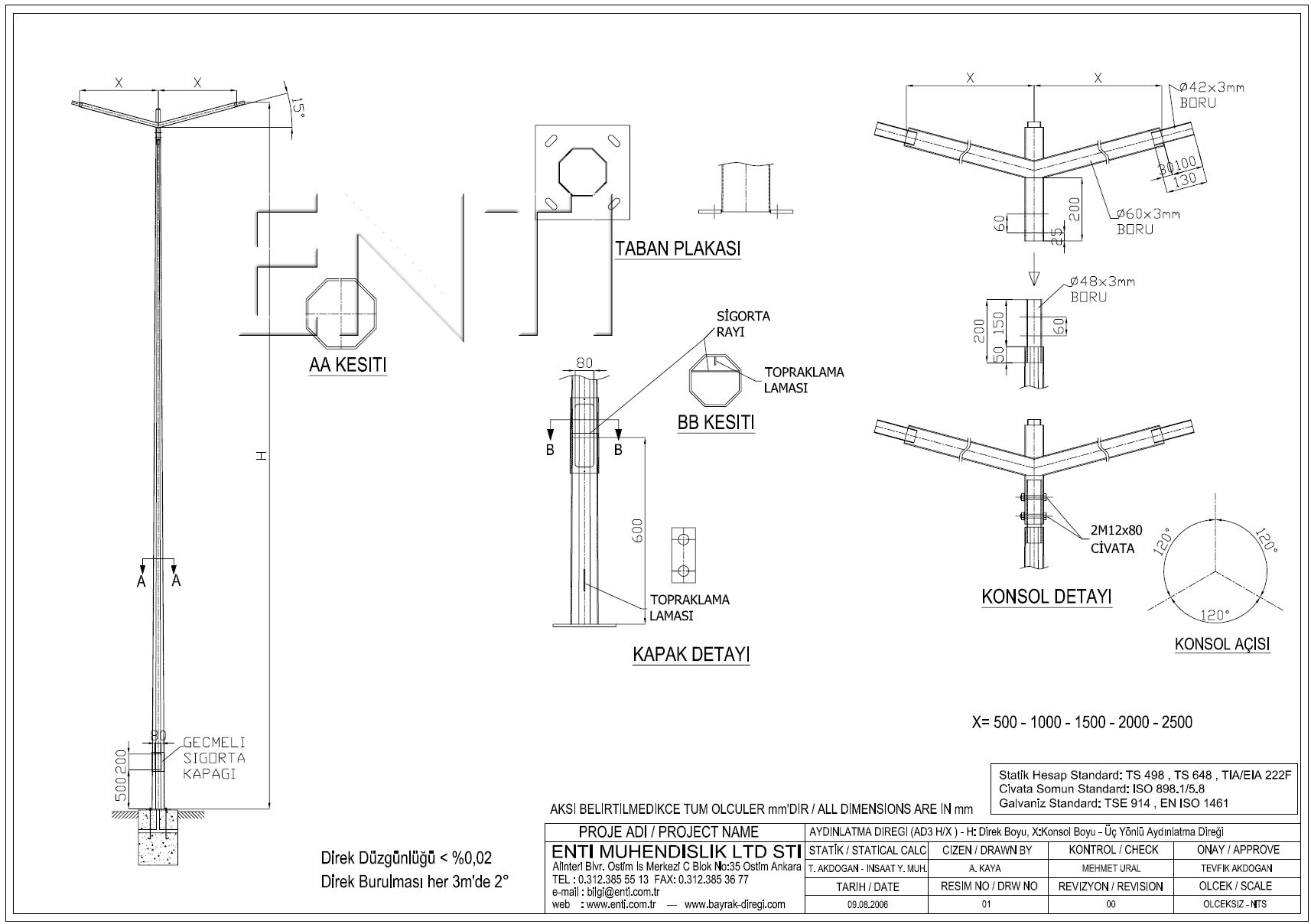

Üç Konsollu
Dört Konsollu |
