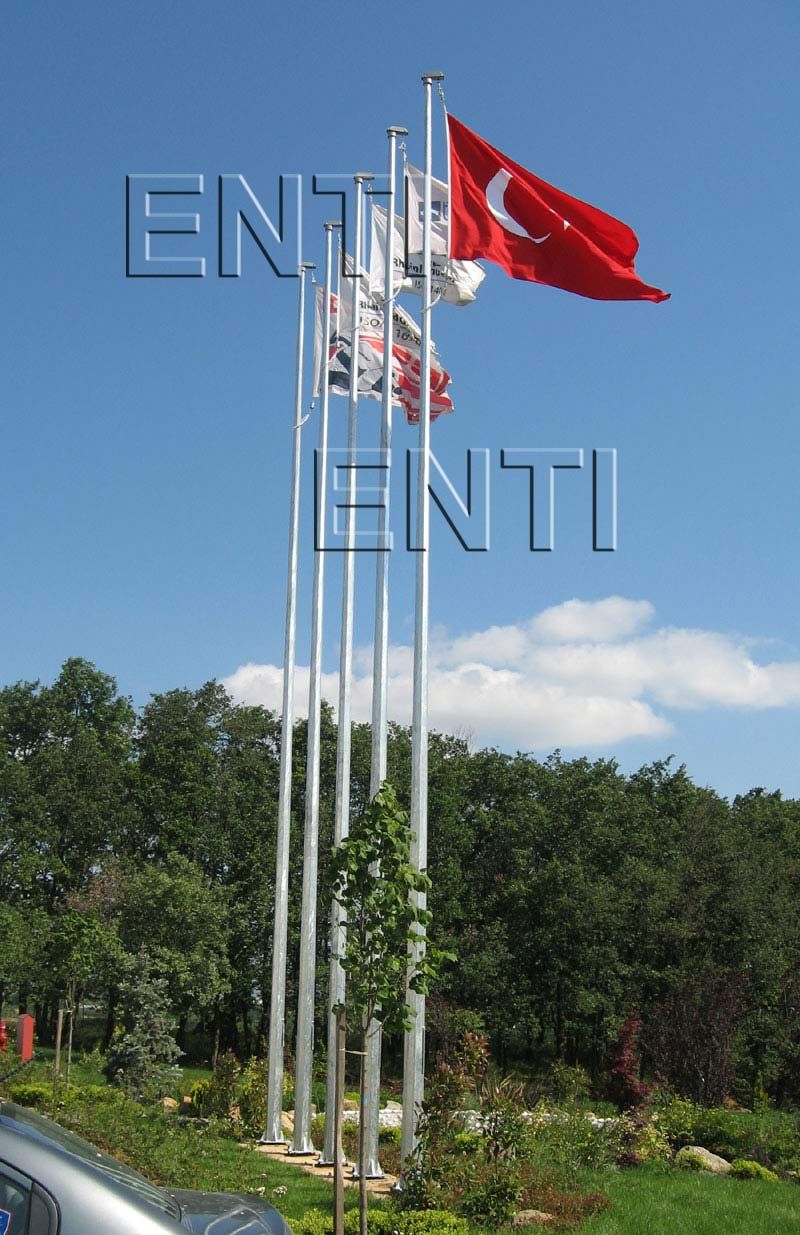

Galvanizli Poligon / Boru Bayrak Direği

-
Conical Steel polygonal cross section. (Polygonal: 8
sided, 12 - sided, 16 sided).
-
Anchor Bolt For foundation connection.
-
Hot Dip Galvanized.
-
Hinged (Optional).

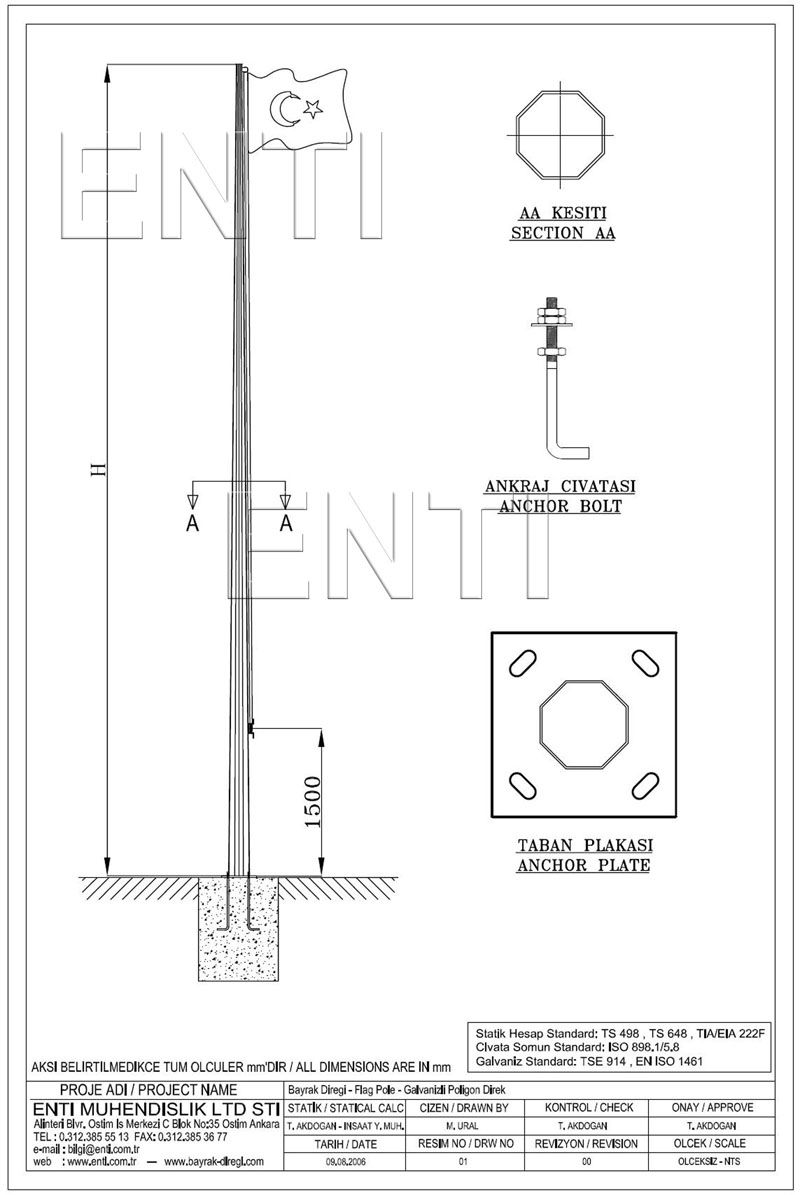

Poligo BD
teknik resim.

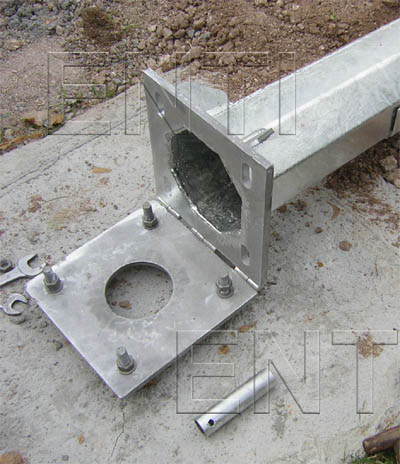

Menteşe Sistemi
Çelik Boru

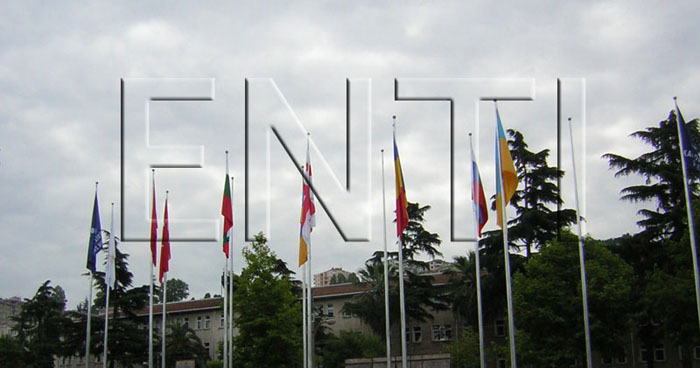

Birleştirme Galvanizli / Boyalı Bayrak Direği (3 - 18 mt)
-
Direklerimiz yuvarlak kesitli
çelik borular birleştirilerek imal edilmektedir.
-
Tasarım, direkler 130 km/sa
rüzgar hızında (2x3) 6 m2 alanında bayrak taşıyabilecek şekilde
yapılmıştır. Daha büyük ebatta bayraklar için alternatif tasarımlar
yapılmaktadır.
-
Taban Flanşı
direğe göre 200x200 mm ile 400x400 mm arasında
değişmektedir, etkalınlığı 8 mm ile 12 mm arasında değişmektedir.
-
Ankrajlar Metrik 16 ile Metrik 20
arasında değişmektedir.
-
Statik Hesaplar siparişten sonra
talep edildiği takdirde tarafımızca sağlanmaktadır.
-
Temel boyutları siparişten sonra
tarafımızca sağlanmaktadır.
-
Direklerimiz korozyona karşı
koruma amaçlı olarak isteğe göre antipas + boya opsiyonel sıcak
daldırma galvaniz ile kaplanmaktadır.
-
Direk fiyatlarına ankraj, koç
boynuzu, makara dahildir. Bayrak ve ip dahil değildir.
-
Opsiyonel olarak menteşeli üretilmektedir.
-
Opsiyonel olarak Sonsuz döner Tepe sistemi
takılabilir.

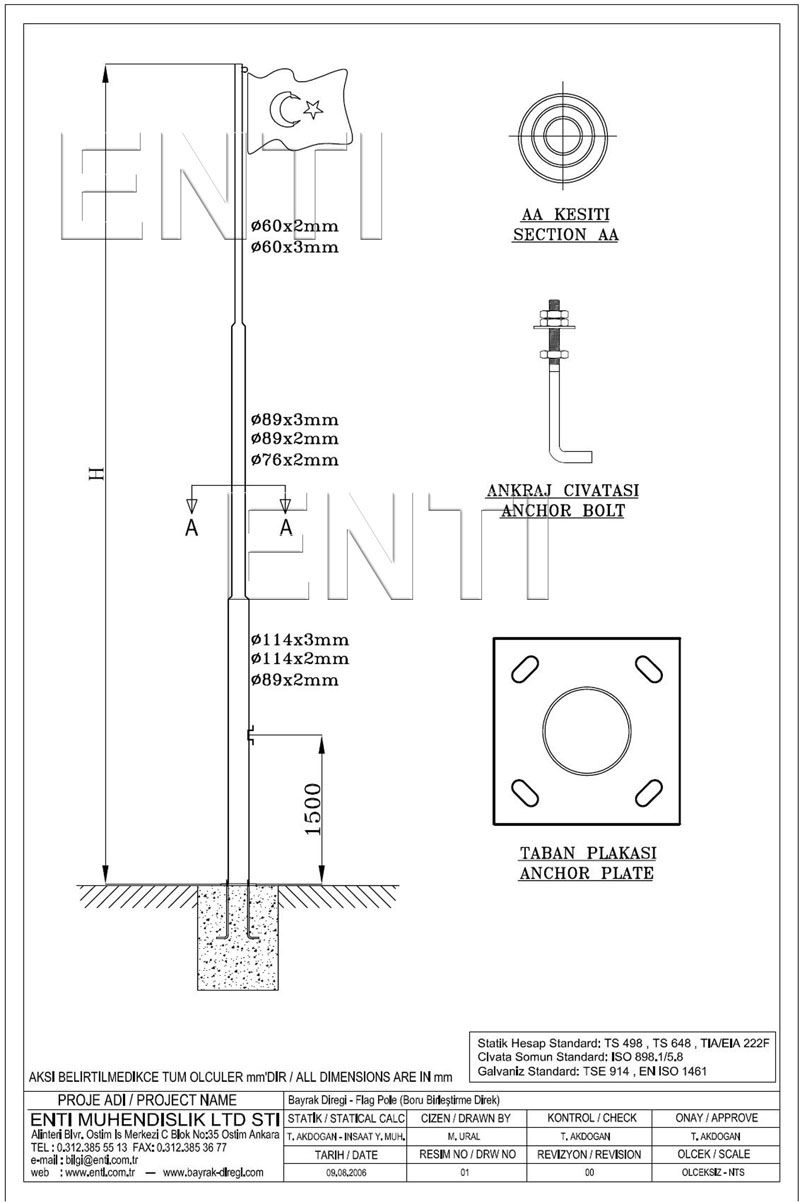

Yuvarlak BD teknik
resim.
Galvanizli Konik Yuvarlak Bayrak Direği (3 - 12 mt)
-
Direklerimiz konik poligon
kesitli olup 3 - 12 mt arası dairesel konik kesitlidir.
-
Direklerimiz 3 mm sacdan imal
edilmiştir, 12 mt ye kadar tek parçadır.
-
Taban çapı, direkler 130 km/sa
rüzgar hızında (2x3) 6 m2 alanında bayrak taşıyabilecek şekilde
tasarlanmıştır.
-
Ankrajlar Metrik 16 ile Metrik 20
arasında değişmektedir.
-
Statik Hesaplar siparişten sonra
talep edildiği takdirde tarafımızca sağlanmaktadır.
-
Temel boyutları siparişten sonra
tarafımızca sağlanmaktadır.
-
Direklerimiz korozyona karşı
koruma amaçlı olarak sıcak daldırma galvaniz ile kaplanmaktadır. (Opsiyonel
olarak Galvaniz + boya)
-
Direk fiyatlarına ankraj, koç
boynuzu, makara dahildir. Bayrak ve ip dahil değildir.
-
Opsiyonel olarak menteşeli üretilmektedir.
-
Opsiyonel olarak Sonsuz döner Tepe sistemi
takılabilir.

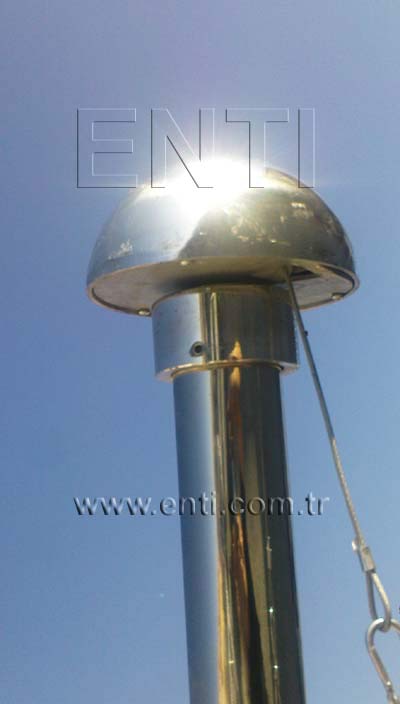

Sonsuz Döner Tepe
Sistemi
|
Sonsuz Döner Tepe
Sistem
|
|
Bayrağın direk etrafında dolanmadan dönmesini sağlayan sistem.
Bayrak Tepesine yerleştirilen rulman sistemi ve makaralar
yardımı ile bayrak rüzgarın estiği yöne göre bağlı olduğu
halatla birlikte dönebilir. Halatın bir ucu bayrak gövdesinin
içinden aşağıya inerek, bayrak direğinin tabanındaki el tahrik
ünitesine veya elektrikli motor sistemine bağlıdır (kucuk
direklerde koc boynuzuna baglıdır). Halatın diğer ucu direğin
tepesinden çıkarak bayrağı taşır ve hemen bayrağın alt hizasında
dönme hareketi yapabilecek şekilde direğe bağlanır. Böylece
direk etrafında, bayrak hizası hariç halat görünmez aynı zamanda
bayrak rüzgara göre 360 derece dönebilir. İsteğe göre büyük
direklerde direğin tepesine uçak ikaz lambası ve paratoner
konulabilir.
|
|

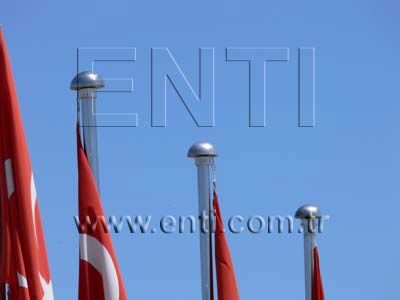

Sonsuz döner tepe sistem (kucuk).

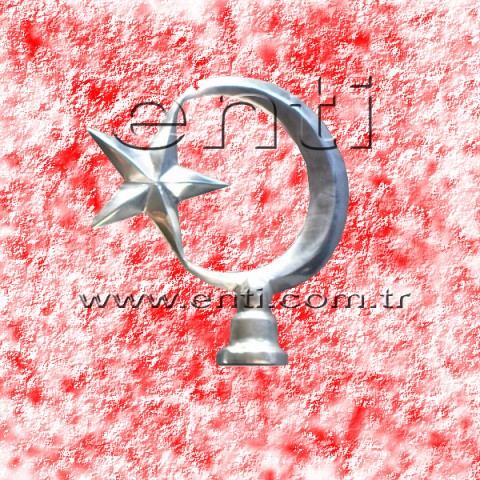

Küçük Sonsuz döner üstü için
Alüminyum Ayyıldız
Teknik Resim
ve projelendirme için bize ulaşın.
|
